نقشه مدار میکرولودی! (اجرای 64 نات ملودی تولدت مبارک ایرانی با ترانزیستور + معرفی BT66T-F)

Cheap melody generator circuit diagram

واژه میکرولودی (میکرو ملودی) اولین بار در میکروشیپ 🛰 پدیدار شد!

زیرخاکی آوردم! یک نوازنده 5 میلی‌متری با هیچی! آثار شاخص ایشان تولدت مبارک ، ای ایران ، CCU ، آژیر ، آشغالانس ، عربی ، آذری ، ترکی ، هندی و... است. هنوز هم در نوع خود موجود و در قطعه فروشی‌ها خاک می‌خورد!! تنوع دارد مختص آشغالانس نیست مدارهای مختصر و مفیدی می‌توانید با آن بسازید یک هشداردهنده کوچک و سریع یا زنگ اخبار یا آلارم سیستم جمع و جور یا بوق سنسور دنده عقب ماشین!

روزگاری اینها و چشمک‌زن‌های دوسه لامپی در دوران لامپ100 و مانیتور‌های CRT لاکچری حساب می‌شد!

معرفی نسل جدید

اطلاعات فنی و روش برنامه‌ریزی مجدد (پروگرم) آی‌سی موزیکال BT66 + دانلود چند شماتیک مدار و PCB (برد مدار چاپی) در انتهای مطلب...

#خودتون_بسازید

دانلود رایگان برد مدار چاپی (PCB) آخر مطالب رو از دست ندید..

همه چیز در یک قطعه سه پایه و بی‌ریای TO-92 خلاصه شده..

 ایضاً یک یا دو ترانزیستور دارلینگتون ترکیبی جالب با میکرولودی عتیقه BT66/UM66 می‌سازد.

روش ضبط (پروگرم ، برنامه‌ریزی ، تغییر) ملودی دلخواه روی آیسی (تراشه) BT66/UM66

How to program BT66 IC? How to Record/upload/write/put Song/melody/Audio on UM66/BT66 IC?


یادبگیر : مثل اینکه هموطنی خلاق بالاخره انجامش داد به این میگن فرار (از مغزهای) تکنولوژی‌ها

از سرنوشت ایشان اطلاعات موثقی در دست نیست هنوز، متاسفانه دانش فنی اینکار فقط نزد ایشان است!

میگه اسباب‌بازی بچشو چون آهنگای خارجی پخش می‌کرده زده فارسی‌سازی کرده دوباره آهنگ خارجی ریخته روش!

زندگی با تو چقدر قشنگه سراسر مفرح پشت فرمان میکروشیپ با هم به فضا می‌رویم قالپاق‌های 🛰‌های (اقمار مصنوعی) مخفی‌بینان ایرانی رو قرض می‌گیریم؛

احتمالا منظور ایشون نسخه‌ جدید BT66F این هست یک نمونه اتفاقی پیدا کردم :

اگه بگردید هست این آی‌سی برای خریدن یکم مظلوم واقع شده کسی با خلوص قلب(!) صداشو نشنیده، قیمتهای سلیقه‌ای به 10 تومان در این تاریخ نمی‌رسد (5000 تا 10 تومان)، اصلا هم اسباب‌بازی نیست من برای آلارم‌های میکروشیپ از صدای CCU استفاده کردم.

شاید روی این آی‌سی موزیک برنامه‌ریزی کردن نه دقیقا ضبط!

طنین صدا : 2 اکتاو

حافظه رامی (ROM) دارد 64 نات 6 بیت که 4 بیت کنترل اسکیل کد و دو بیت مختص کنترل ریتم کد است.

یک تولید کننده فرکانس (اسیلاتور)  258Hz تا 23768Hz که به تون جنراتور (Tone Generator) معروف است.

یک ریتم جنراتور با امکان ذخیره 15 ریتم قابل انتخاب.
یک تمپو جنراتور که 15 تمپو به این ترتیب دارد:

128,137,148,160,175,192,213, 240 , 274, 320,480,640,960,1920 J/minute
درایو (راه‌اندازی) پیزوالکترونیک یا ترانزیستور NPN برای اتصال به بلندگو

و دیگر هیچ!

اینجا : دانلود دیتاشیت آی‌سی BT66T و مدار رفرنس

نمونه صداها و ملودی‌های آیسی BT66 را بشنوید :

اینجا : 🤗 ملودی تولدت مبارک (ایرانی) ... بیا شمعا رو فوت کن (BT66T_TVM)

اینجا : 🇮🇷 ملودی ای ایران 🇮🇷 (BT66T_16L)

اینجا : 📿 ملودی معروف به امام علی (BT66T_ALI-S)

اینجا : 🚨 ملودی آژیر/آلارم alarm  (BT66T_69L)

اینجا : 🚨 صدای آژیر پلیس alarm  (BT66T_53L)

اینجا : ملودی اینجا یک جهان کوچک است  (BT66T_68L)

اینجا : ملودی زیبا (BT66T_57L  نسخه قدیمی)   (توجه: مدلهای جدید کد 57L بوق 4Hz تولید می‌کنند و متاسفانه مدل قدیمی منقرض شده! اگر این نمونه را دارید اطلاع بدهید ، دلال‌های آبی لطفا این مدل قدیمی را مهیا کنید)

اینجا : بوق با سرعت 4Hz (BT66T_57L  نسخه جدید)  (مدلهای جدید کد 57L بوق با سرعت 4Hz تولید می‌کنند!)

اینجا : نوار قلب CCU (BT66T_35L)  (تپش معکوس میکروشیپ)

اینجا : beep با فرکانس 2 هرتز (BT66-35L)

اینجا : بوق ساده (BT66T_65L)

اینجا : ملودی هندی (BT66T_29L)

اینجا : ملودی ترکی (BT66T_28L)

اینجا : ملودی آذری (BT66T_26L)

اینجا : ملودی عربی (BT66T_25L)

اینجا: ملودی معروف به سارا کوچولو!! (برای آلیس!) (روی ماشین‌های آشغالانس شرداری) (H66T_09_9132  | UM66)

اینجا : ملودی معروف به سارا کوچولو!! (روی ماشین آشغالانس + انتظار تلفن قدیمیا!) (BT66T_19L)

اینجا : ملودی داستان عشق! (BT66T_12L)

اینجا : ملودی تولدت مبارک (خارجی) (FT66T_8S)

اینجا : ملودی تولدت مبارک (خارجی) (BT66T_8L)

اینجا : ملودی تولدت مبارک (خارجی) (BT66T_8)

اینجا : ملودی طنین صدای زنگ (جرنگ!) (BT66T_2L)

اینجا : صدای دینگ دانگ (BT8031-4S , 2S)

برخی پارت‌نامبرهای موجود:

هر تراشه با توجه به شماره آن برای یک آهنگ خاص طراحی شده است..

ملودی Jingle Bell با BT66T_2L (تکرارشونده)

ملودی Happy Birthday با BT66T_8 (تکرارشونده)

ملودی Happy Birthday با 8L (تکرارشونده)

ملودی Happy Birthday با FT66T_8S (یکبار پخش)

ملودی Love Story با BT66T_12L (تکرارشونده)

ملودی Für Elise با BT66T_19L (تکرارشونده)

ملودی Für Elise با H66T_09_9132 (تکرارشونده)

ملودی “ای ایران” با 16L (تکرارشونده) (127NOTE ROM EYIRAN)

ملودی عربی با BT66T_25L (تکرارشونده)

ملودی آذری با BT66T_26L (تکرارشونده)

ملودی ترکی با BT66T_28L (تکرارشونده)

ملودی هندی با BT66T_29L (تکرارشونده)

ملودی CCU یا نوار قلب با 35L (تکرارشونده)

ملودی زیبا با BT66T_57L (تکرارشونده)

ملودی بوق ساده با BT66T_65L (تکرارشونده)

ملودی it’s a Small World با BT66T_68L (تکرارشونده)

ملودی آژیر با BT66T_69L (تکرارشونده)

ملودی امام علی (ع) با BT66T_ALI-S (یکبار پخش)

ملودی تولدت مبارک با BT66T_TVM (تکرارشونده)

صدای دینگ دانگ (BT8031-4S و 2S)

TEL RING SOUND (F421)  (BT66T-PR )

پسوند S و L: آی سی های موزیکال با پسوند L به محض اتصال برق موزیک را به طور مداوم پخش می کنند و به محض تمام شدن موزیک به صورت خودکار دوباره آن را از ابتدا پخش می کنند و در واقع Loop هستند، اما آی سی های با پسوند S یا Single فقط یک بار موزیک را پخش می کنند و برای پخش مجدد باید جریان برق قطع و وصل شود. پسوند در انتهای عدد خط دوم نوشته می شود مثلا BT66T-8L یا BT66T-8S

MINI MELODY GENERATOR USING BT66/UM66 IC

Working on 3 V (2AAA) battery

BT66/UM66 is a 64 note melody generator IC that is available in TO-92 package. The IC can play five different tones based on the version. It can be easily used along with an NPN transistor to drive a speaker which is rated for 6/8 ohms. It is commonly used in toys, bells, alarm clocks etc.

It is an on-chip ROM programmed for musical performance. They are produced by CMOS
technology, the device results in very low power consumption. Since the UTC UM66TXXL Melody generator IC series include oscillation circuits a compact melody module can be constructed with only a few additional components. microship.ir thanks.

The features :

Operating Voltage: 3.3V
Current consumption: 1uA
Supply voltage range: 0.3V to 3.5V
Five different tones
Each melody consists of 64 notes.
Can easily drive a speaker through NPN Transistor

The circuit concept

This circuit or projects have too much useful. Addition to building a play Just look around. It can also be converted to a warning or reminder. When we touch a doorknob, sounding music up. or Adapted to strap style on the knob. When we stay in hotels We do not trust it. This is very convenient and safe. Reminds us to know first. Who unwanted entering our rooms.

چند مدار عملی با BT/UM66

توجه : مدارهایی که معرفی می‌شود گرچه عملی هستند با کاربرد تحقیقاتی یا آموزشی گذاشته شده و بسته به شرایط می‌توانند بهبود یابند. کاربران عزیز می‌توانند با مسئولیت خود اقدام به ساخت یا تست یا بهبود آنها نمایند. خوشبختانه این آی سی نوع فیک نمی تواند داشته باشد!

در این مدار برای تقویت صدا در خروجی از دو ترانزیستور با ترکیب دارلینگتون برای افزایش جریان‌دهی استفاده شده است و ترانزیستور Q2 از Q1 قوی‌تر است به همین دلیل صدای خروجی قوی‌تری داریم البته جریان کافی را توسط منبع تغذیه تامین کنید.

نوع صدای خروجی بسته به کاربرد و با استفاده از هر یک از آیسی های معرفی شده متفاوت است، مثلا با قرار دادن ای سی BT66-L53 با صدای اژیر می توانید از مدار به عنوان قسمت آژیر دزدگیر استفاده کنید. برای شنیدن صدا حتی می‌توانید از بلندگوی بزرگ یا بلندگوی شیپوری استفاده نمایید.

دیود D1 کاربرد حفاظتی میکروشیپ را دارد. مقاومت 10K R2 را میتوانید کاهش دهید و یک دیود زنر 3 ولت به صورت بایاس معکوس بین پایه 2 و 1 ایسی قرار دهید.

نکته :

💡 شماره پارت نامبر آی‌سی برای هر یک از ملودی‌ها نوشته شده که میتوانید برای خرید آن شماره را از فروشنده درخواست کنید.

💡پسوند L در آخر پارت نامبر اشاره به ملودی تکرار شونده به صورت خودکار و S به معنای یکبار پخش با هر بار اتصال تغذیه ای‌سی است.

💡 در هنگام قرار دادن ترانزیستورها و ای_سی ملودی به ترتیب پایه‌ها توجه کنید ، پایه‌های BT66T و UM66 قریب به یقین برعکس هم هستند!

در صورت استفاده از آداپتور برای تغذیه مدار می‌توانید یک خازن مولتی‌لایر (یا عدسی) و یک خازن الکترولیت با دیود زنر D1 موازی کنید.

Musical doorbell Buzzer Sound using UM66T

ساخت زنگ درب با BT66/UM66

با فشردن سوئیچ S1 خازن C1 شارژ شده و Q1، Q2 بایاس می‌شود تغذیه ایسی تا زمان دشارژ خازن و خاموش شدن Q1 و به تبع آن Q2 برقرار می‌باشد.

Touch sensitive musical bell using UM66T

ساخت زنگ درب لمسی با BT/UM66T

مدارهای بالا را به هر ترتیبی دوست داشته باشید بازطراحی کنید و بسازید مثلا برای روشن ماندن مدار بالا تا لحظاتی پس از تحریک می‌توان از لچ‌تایمر (Latch) بهره برد تایمری بکار بیافتد موزیک پخش شود و پس از مدتی به صورت خودکار قطع شود.با اتصال مستقیم بلندگو به خروجی این ای‌سی انتظار دریافت صدای بلندی نداشته باشید خروجی را می‌توان به صورت ساده با درایو کردن یک ترانزیستور NPN معمولی یا ترکیب دارلینگتون دو ترانزیستور تقویت کرد و صدای بهتری شنید.

دیتاشیت قطعات را بررسی کنید بجای ترانزیستورهای تقویت کننده نهایی صدای خروجی می‌توانید به صورت ساده از 2N3904 یا 2N2222 کوچک تا ترانزیستورهای قدرت استفاده کنید حتی یک طبقه مدار آمپلی فایر به آن اضافه نمایید. در سالهای دور من از طریق مطالعه و بررسی کتابهای عملی الکترونیک به خصوص نویسندگان خوش‌بخت ایرانی چیزهایی یاد گرفته بودم و مدتهای مدیدی پروژه‌های مرتبطی با قاطی کردن این ایده‌ها به خورد اشاتید و دانش‌جوران می‌دادم ناآگاهانه کاری می‌کردم یا خیر ولی ناآگاهانه سرزنش می‌شدم، حالا انها میلیاردر (به اودلار) هستند و ما هفت شهر عشق را عطار گشت ، ما هنوز اندر خم یک کوچه ایم!

به مرور ایده‌های بهتری از میکروشیپ می‌بینید.

"این قطعات و مدارات ساده را با هوشمندی می‌توان از کاردستی‌های ساده مدرسه تا پروژه‌های تجاری و حتی میکروشیپ بکار برد"

220V DoorBell Melody

زنگ 220 ولت موزیکال با شمارش معکوس

دقت داشته باشید زنگ درب معمولا چند لحظه روشن می‌شود و به صدا در میاید،

در مواقع دیگر تشعشعات اولین چیزی که محتمل است هیتر شماره R1 است ممکن است باعث خساراتی شود دقت کنید.

این مدار مختصر به صورت عملی قابل اجراست.. کاملا کامل و اصولی نیست اما روشن می‌شود و کار می‌دهد در حد زنگ اخبار جواب داده حتی به صورت تجاری در بازار عرضه شده است اما می‌توان آن را با افزودن قطعات دیگر بهبود داد. شما چه اشکالی در آن می‌بینید؟

کاهش ولتاژ در این مدار توسط مقاومت R1 و توسط دیود D1 و خازن الکترولیت C1 یکسوسازی می‌شود. آی‌سی به تغذیه حدود 3 ولت (1.5 تا 3 ولت کافی است) نیاز دارد که توسط R2,DZ1 تامین می‌شود. صدای خروجی توسط یک ترانزیستور NPN معمولی تقویت و به سمت صفحه پیزوالکتریک (در تلفن‌های رومیزی هم وجود دارد) روانه می‌شود (می‌توانید چیزهای‌دیگری را امتحان کنید قبل از تست محل را ترک کنید)

مدار از برق شهری ایزوله نیست. در هنگام اتصال به برق، بهتر است به مدار دست نزنید.

روشن ماندن زیاد مدار سبب داغ شدن مقاومت R1 می‌شود و این شماره معکوس سوختن مدار است.

این مقاومت باعث افت ولتاژ و تلفات توان به صورت گرما می‌شود و بایستی حداقل 3وات توان داشته باشد.

در میکروشیپ مدارات کاهنده ولتاژ بدون ترانسفورماتور از جمله تغذیه خازنی معرفی می‌شود که به این صورت تلفات گرمایی ندارند.

به سبب کوچک شدن مدار (و شاید کاهش هزینه) برخی سازندگان از این روش استفاده می‌کنند!

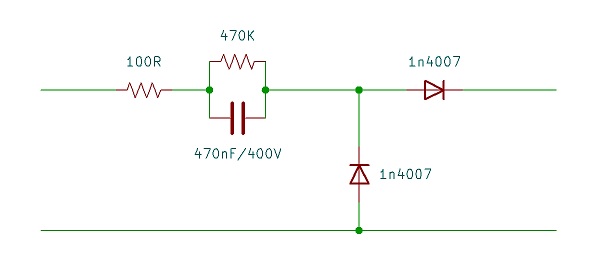

با کمی خلاقیت می‌توان به جای مقاومت کاهنده وات‌بالای ورودی از خازن پلی‌استر (یا سرامیکی) استفاده کرد (مانند آن چیزی که در مدارهای محافظ برق استفاده می‌شود)

دانلود برد مدار چاپی (PCB)

برای این مدار برد PCB (برد مدار چاپی) جمع و جور با ابعاد 25mm X 42mm توسط میکروشیپ طراحی شده و امکان قرارگیری در جعبه‌های کوچک یا به صورت عایق شده داخل مکانیزم خالی پریز برق یا قوطی های تقسیم را دارد.

می‌توانید فایل این PCB را از لینک زیر دریافت نمایید و بسازیدش :

دانلود PCB زنگ درب

نکته: برای تطبیق پرینت با ابعاد واقعی برد و قطعات به این صورت عمل کنید :

با هر نرم افزاری پرینت می‌گیرید اینگونه تنظیم شود :

Print Settings : A5   SCALE : 100%   & NO-MARGIN

یعنی این فایل را برای کاغذ A5 تنظیم کردیم و با همین ابعاد پرینت گرفته شود بدون بزرگ نمایی یعنی مقیاس 1:1 یا 100% و بدون حاشیه یا افزودن فضای خالی به صفحه در تنظیمات پرینت (Margin روی 0 یا none بگذارید و Scale روی none یا 1:1 یا بزرگنمایی (Zoom) 100% بگذارید)

اگر بیرون پرینت میگیرید به اوسـتاها بگید همه چیز برای A5 تنظیم شده فقط باید دقیق و با مقیاس صد درصد و بدون حاشیه پرینت گرفته شود اصلاح رنگ و چاپ تخصصی و هزینه اضافه و این حرفها لازم ندارد حتما با نرم افزار مخصوص PDF باز و پرینت بشود نه با فتوشاپ (Photoshop) و شرکا؛

در آینده مطالب جامعی در مورد نحوه پرینت گرفتن صحیح و روشهای مختلف چاپ و ساخت PCB در میکروشیپ منتشر می‌شود..

اگه این مدار رو ساختید ازش یه عکس خوب بگیرید و بفرستید تا با نام خودتون پایین همین مطلب اضافه بشه
